1000BASE-T対応 スイッチングハブ

EHC-G08PN-JB

1000BASE-T対応の電源内蔵プラスチック筐体8ポートハブです。省エネ法に準拠したエコ省電力タイプで、ループ検知機能も搭載しています。メイン基板に電解コンデンサを使用せず、長寿命設計を実現した高信頼性なスイッチングハブです。

1000BASE-T対応 スイッチングハブ(EHC-G08PN-JB)
  • EU Rohs指令準拠製品
  • 型番
  • 特徴
  • 仕様

型番/ラインアップ

型番/JANCD 特徴 標準価格 備考
1000BASE-T対応 スイッチングハブ(EHC-G05PN-JB) EHC-G05PN-JB
4953103432642
5ポート プラスチック(ブラック) ¥3,980 (税抜)
1000BASE-T対応 スイッチングハブ(EHC-G05PN-JW) EHC-G05PN-JW
4953103432635
5ポート プラスチック(ホワイト) ¥3,980 (税抜)
1000BASE-T対応 スイッチングハブ(EHC-G08PN-JB) EHC-G08PN-JB
4953103432666
8ポート プラスチック(ブラック) ¥5,280 (税抜)
1000BASE-T対応 スイッチングハブ(EHC-G08PN-JW) EHC-G08PN-JW
4953103432659
8ポート プラスチック(ホワイト) ¥5,280 (税抜)

製品写真(※画像クリックで拡大)

製品の特徴

1000BASE-T対応 スイッチングハブ - EHC-GMNシリーズ

省エネ・コンパクト1000BASE-T対応のスイッチングハブ

1000BASE-T対応の電源内蔵のプラスチック筐体スイッチングハブです。
省エネ法に準拠したエコ省電力タイプで、ループ検知機能も搭載しています。
メイン基板に電解コンデンサを使用せず、長寿命設計を実現した高信頼性なスイッチングハブです。

設置イメージ

異常があればLEDでお知らせループ検知機能を搭載

ネットワーク運用に障害を及ぼすループ構成を検知します。
さらに、ループ検知LEDランプの点滅により、ループ発生をお知らせし、ループ解消を促します。

ループ検知機能を搭載

メイン基板に電解コンデンサを不使用長寿命設計を実現

メイン基板に電解コンデンサを使用していません。
それにより長寿命設計を実現した信頼性の高いスイッチングハブです。

ケーブルの接続ミスを防止「Auto MDI/MDI-X」機能

ストレート/クロスケーブルを自動判別する「Auto MDI/MDI-X」機能を全てのポートに搭載。
接続ミスを防ぎます。

Auto MDI/MDI-X

LEDランプがくっきり見える壁掛け時でも、LEDランプ点灯が見やすい

正面と上面にかけ、LEDランプがL字型の形状なので、点灯状態が見えやすいのが特徴です。 特に壁掛け時のLEDランプの確認が容易です。

LEDランプがくっきり見える

作動音が気にならない静音ファンレス設計

デザイン性に優れた小型プラスチック筐体。
静かな部屋での使用でも気になりません。

トラッキング対策付きホコリによるトラッキング現象を防止

差し込みプラグの刃(端子)の根元を絶縁することで、トラッキング現象が起こるのを防ぐことができます。

※トラッキング現象とは、差しっぱなしのコンセントにホコリと水分が溜まり、プラグとの間にスパークが発生し、出火するという火災です。

トラッキング対策付き

環境にやさしい製品EU RoHS指令準拠

EU RoHS EU RoHS指令とは電気・電子機器に関する特定有害物質の使用制限についてEU(欧州連合)が決めた指令です。鉛(Pb)、水銀(Hg)、カドミウム(Cd)、六価クロム(Cr6+)、ポリ臭化ビフェニール(PBB)、ポリ臭化ジフェニルエーテル(PBDE)の6種類の使用を制限するもので、2006年7月にEUで施行されました。

省エネ法に準拠省電力機能で、最大約79/80%節電!

らくらく節電機能により接続していないポート、リンクしていないポートを自動的に判別し、電力供給を抑えます(※)。
オフィスなどの夜間多くのパソコンがシャットダウンしている環境では、大幅な電力の節約を実現することができる、省エネ法に準拠したスイッチングハブです。

※本シリーズの5ポートの製品は最大79%、8ポートの製品は最大で80%。

省電力機能で、最大79/80%節電!

壁掛け、マグネット、ジャンボフレーム対応など豊富な機能を搭載

壁掛け対応

小型デザインで設置場所を選びません。本体背面に壁掛け設置用の穴があり、壁掛けすることも可能です。

マグネット

底面に「マグネット」を装備していますので、スチール製のデスク、その他家具などに固定することができます。

ジャンボフレーム対応

ジャンボフレームに対応しジャンボフレーム対応機器との間でより高速なデータ転送が可能です。

製品仕様

 EHC-G05PN-JBEHC-G05PN-JWEHC-G08PN-JBEHC-G08PN-JW
接続方式 1000BASE-T/100BASE-TX/10BASE-T
ネットワークタイプ IEEE802.3ab/IEEE802.3u/IEEE802.3
スイッチング方式 ストア&フォワード
バッファメモリー 128Kbytes(各ポートに動的割当て) 256Kbytes(各ポートに動的割当て)
フローコントロール制御 IEEE802.3x(フルデュプレックス時),バックプレッシャ(ハーフデュプレックス時)
スイッチファブリック 10.0Gbps 16.0Gbps
最大パケット転送能力 7.5Mpps 12.0Mpps
フィルタリング速度 1488000パケット/秒(1000Mbps),148800パケット/秒(100Mbps),14880パケット/秒(10Mbps)
MACアドレス登録数 2,048件(全ポート合計) 8,192件(全ポート合計)
ポート数 5ポート 8ポート
AutoMDI/MDI-X 対応
オートネゴシエーション 対応(1000/100/10Mbps)
コネクタ形状 RJ-45 ×5 RJ-45 ×8
適合ケーブル 10BASE-T:UTPカテゴリー3以上,100BASE-TX:UTPカテゴリー5以上,
1000BASE-T:UTPカテゴリー5e以上
ノンブロッキング 対応
ジャンボフレーム 対応 (9Kbytes)
ループ検知機能 ループ検知
MTBF 1,110,000時間 1,096,000時間
EAP透過機能 対応
BPDU透過機能 対応
入力電圧 AC100~240V±10% 50/60Hz
消費電力(定格) 最大3.3W 最大4.8W
発熱量 最大約11.9kJ/h 最大約17.8kJ/h
省電力機能 らくらく節電E(IEEE 802.3az)対応
エネルギー消費効率 0.7W/Gbps 0.6W/Gbps
最大実効伝送速度 5.0Gbps 8.0Gbps
外形寸法
(幅×奥行き×高さ)
約140.0×約84.5×約34.0mm(本体のみ) 約180.2×約86.5×約34.0mm(本体のみ)
質量 約190g 約190g 約230g 約230g
筐体材質(カラー) プラスチック
(ブラック)
プラスチック
(ホワイト)
プラスチック
(ブラック)
プラスチック
(ホワイト)
動作時環境条件 温度:0℃~40℃ 湿度:10%~90%(ただし結露なきこと)
保管時環境条件 温度:-40℃~70℃ 湿度:5%~90%(ただし結露なきこと)
設置方向 水平設置、壁掛け、マグネット
壁掛け用穴 あり
保証期間 1年間
法令対応 EU RoHS指令準拠
適合規格 VCCI ClassB
付属品 専用AC電源ケーブル(2ピン、約1.8m):1本、安全にお使いいただくために:1枚※ゴム足・マグネットは出荷時に製品本体に取り付けてあります

※ 仕様は予告なく変更する事がありますので、あらかじめご了承ください。

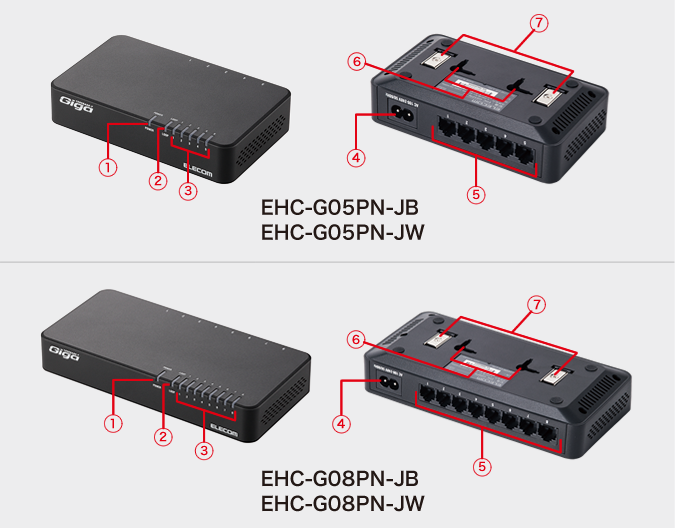

各部名称

各部名称(5ポート / 8ポート)

各部名称
  • ①パワーランプ
  • ②ループ検知ランプ
  • ③ステータスランプ
  • ④電源コネクター
  • ⑤LANポート
  • ⑥壁掛け用ホール
  • ⑦マグネット

LEDランプについて(5ポート / 8ポート)

名称 表示 説明
ステータスランプ
LINK./ACT
緑色
点灯 LANケーブルが接続され、本製品と接続先がリンクアップしている状態
点滅 データ送信中
※ループ発生時、ループが起きているポートは、1秒間隔で点滅
消灯 ケーブル未接続、または本製品と接続先がリンクしていない状態
ループ検知ランプ
LOOP
赤色
点滅 ループ発生中
消灯 ループ未検出
パワーランプ
POWER
緑色
点灯 電源ON
消灯 電源OFF
